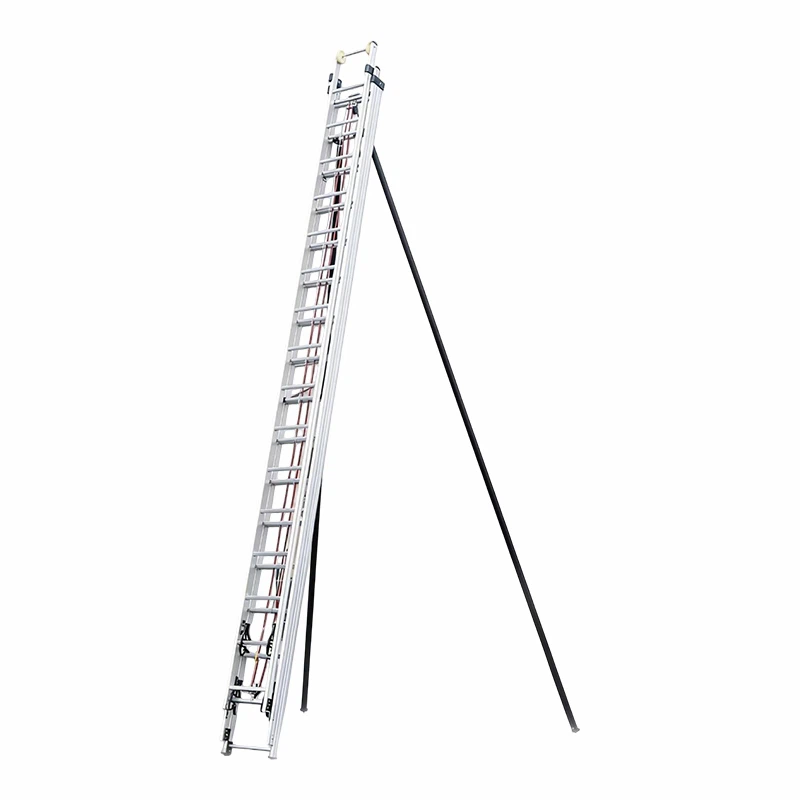

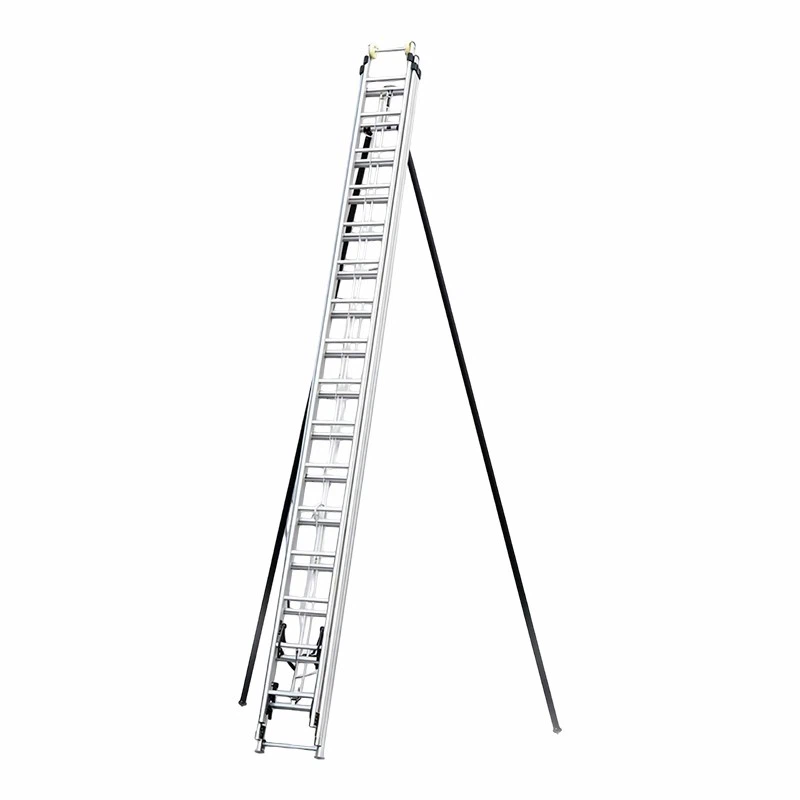

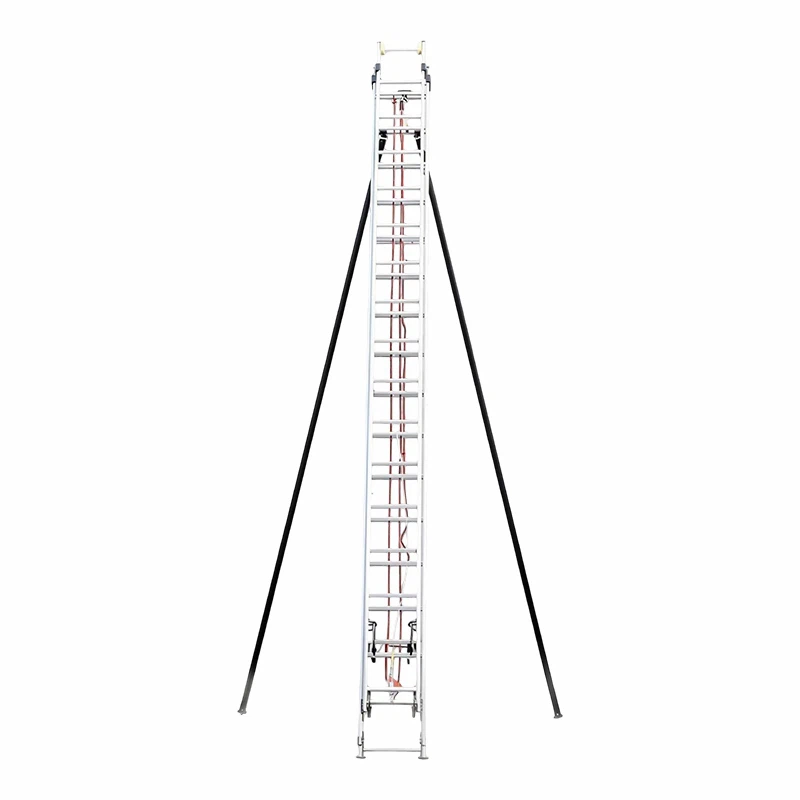

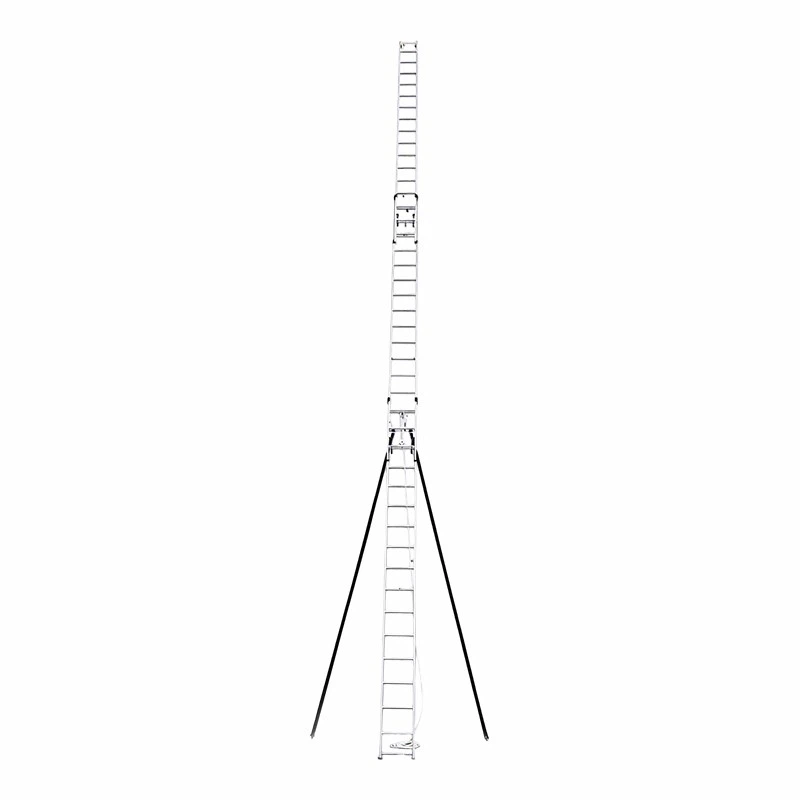

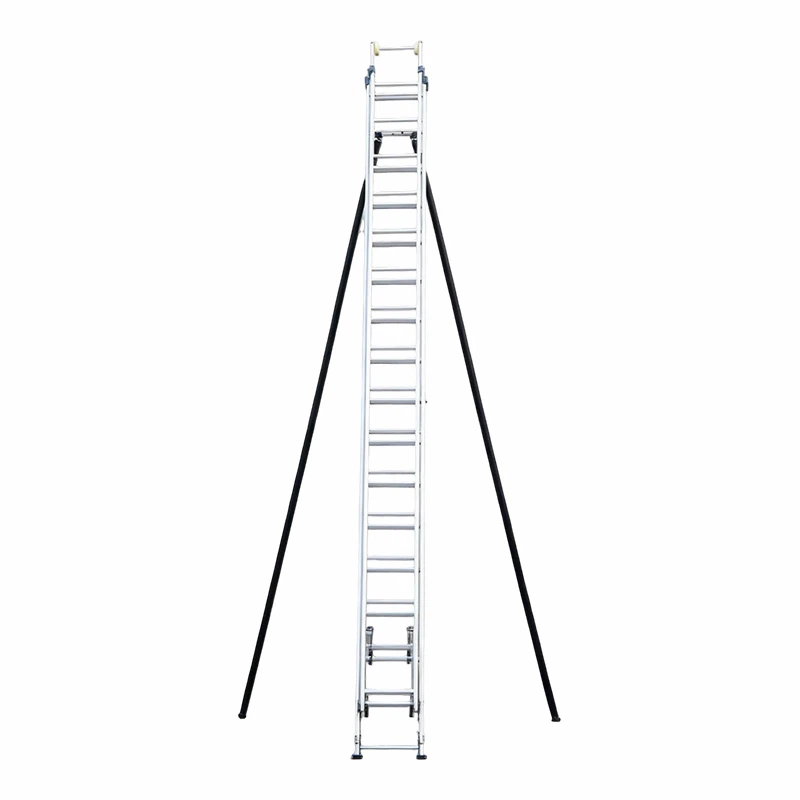

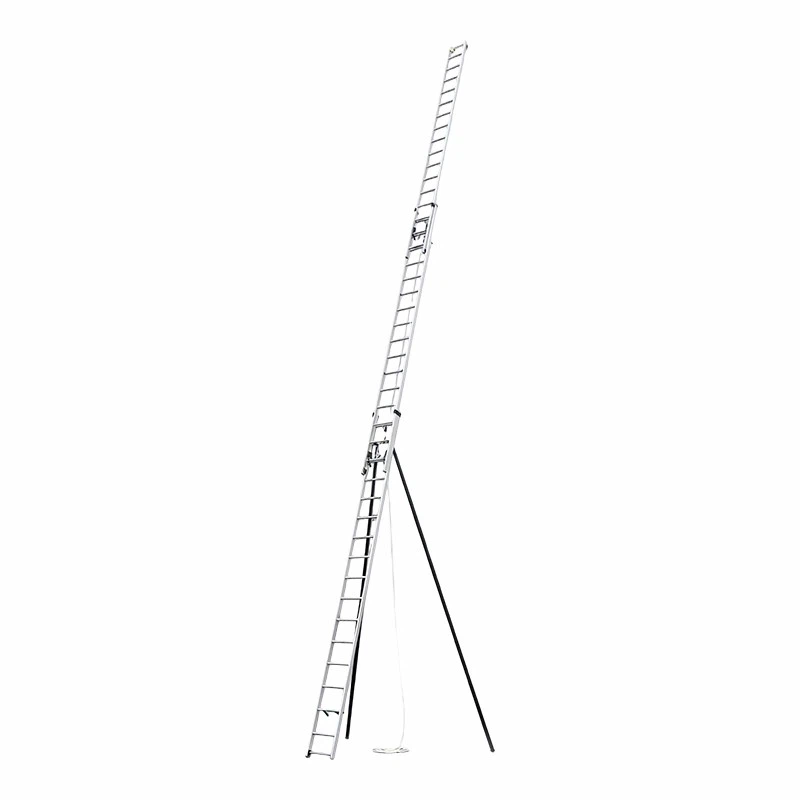

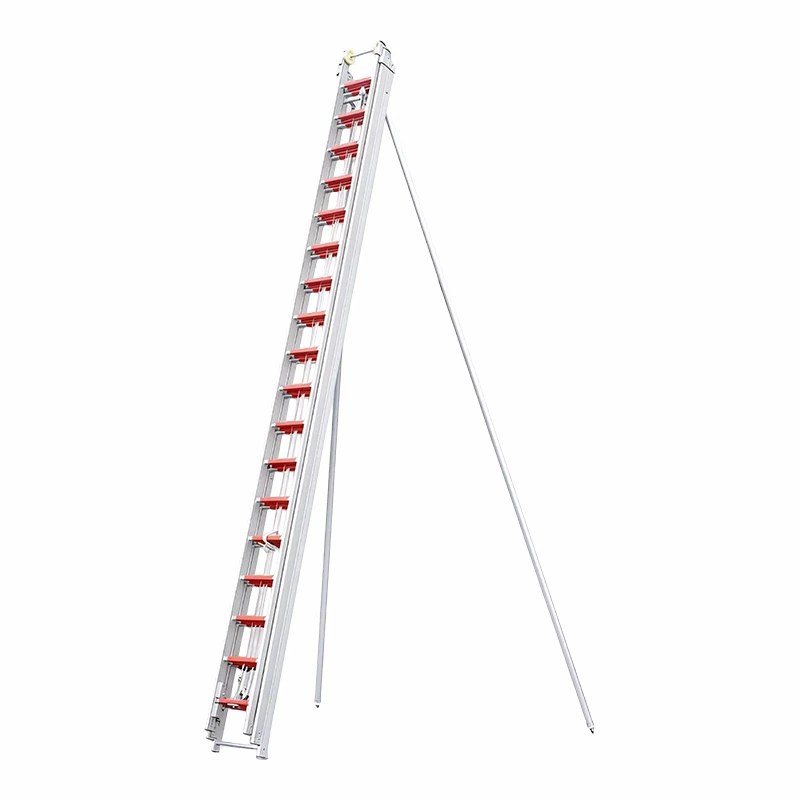

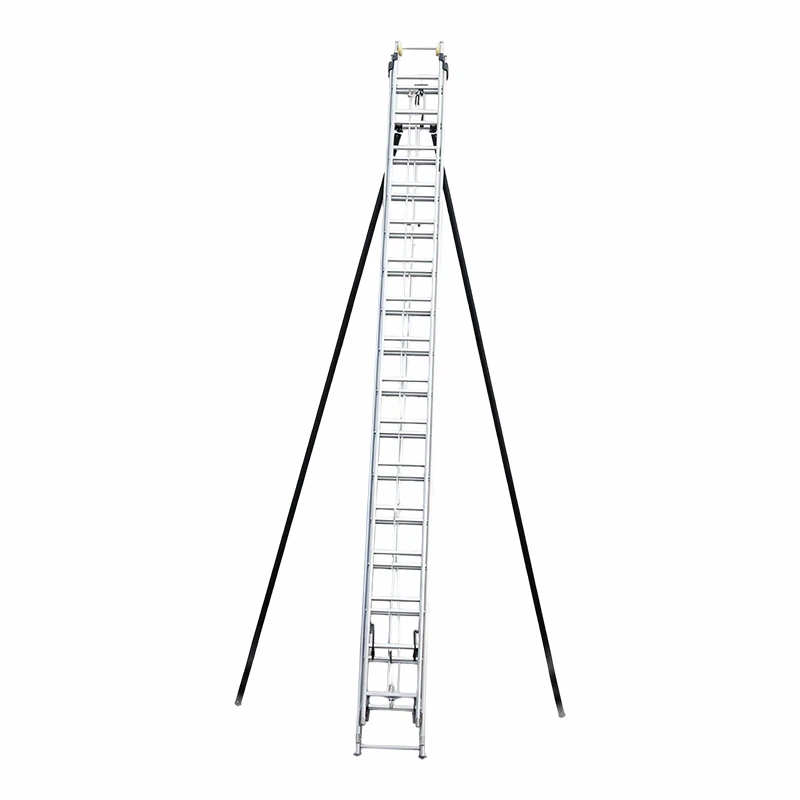

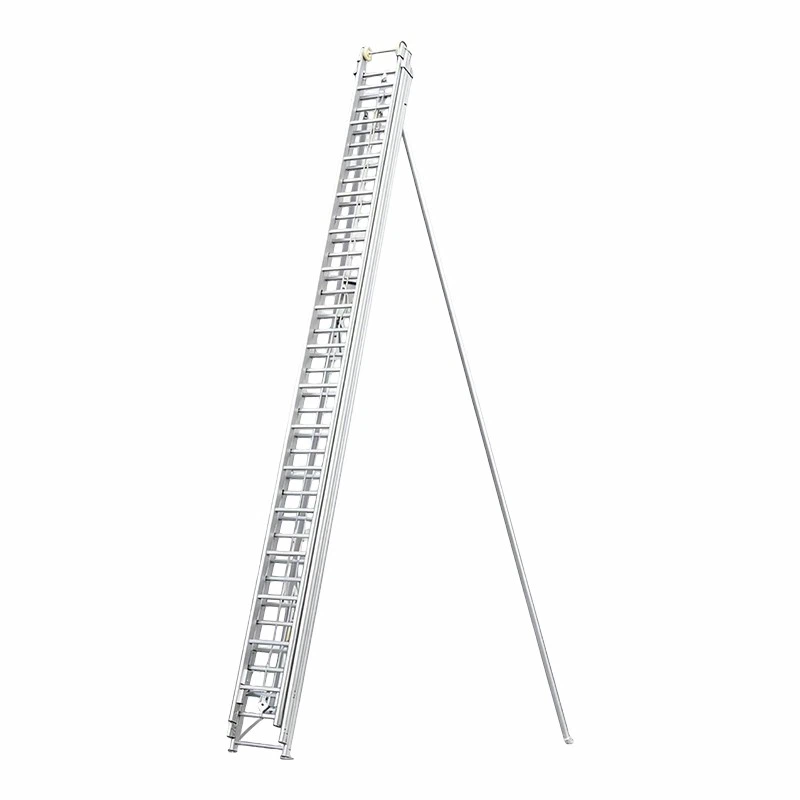

15m Τριπλή Προέκταση Σκάλα

Αυτό το προϊόν είναι μια πυροσβεστική σκάλα τριών-μέτρων 15-μέτρων, διαθέσιμη σε πολλά μοντέλα: TSL15, TSL15-A, TSL15-B, TSL15-C και TSL15-D. Το κύριο σώμα είναι κατασκευασμένο από κράμα αλουμινίου, ενώ το μοντέλο TSL15-B χρησιμοποιεί κράμα αλουμινίου αεροπορίας.

Η Triple Extension Ladder 15m συμμορφώνεται με το πρότυπο Fire Ladder XF137-2007, έχει περάσει δοκιμές τύπου από το Εθνικό Κέντρο Εποπτείας και Επιθεώρησης Ποιότητας Πυροσβεστικού Εξοπλισμού και έχει λάβει πιστοποίηση CCC από το Fire Product Conformity Assessment Center του Υπουργείου Διαχείρισης Έκτακτης Ανάγκης. Όλα τα μοντέλα έχουν περάσει από έλεγχο.

Το μήκος εργασίας κάθε μοντέλου είναι 15 μέτρα, με ανοχή ±0,3 μέτρα.

Το ελάχιστο πλάτος σκάλας για όλα τα μοντέλα είναι 350 mm, με ανοχή ±4 mm.

Κάθε μοντέλο έχει μια αντίστοιχη επιτρεπόμενη ανοχή βάρους.

Η απόσταση σκαλοπατιών διατίθεται σε δύο προδιαγραφές:

• TSL15 και TSL15-C: 300 mm (±2 mm)
• TSL15-A, TSL15-B και TSL15-D: 340 mm (±2 mm)

Το συνολικό βάρος ποικίλλει ανάλογα με το μοντέλο:

• TSL15: 86 κιλά
• TSL15-A: 58 κιλά
• TSL15-B: 54 κιλά
• TSL15-C και TSL15-D: 68 κιλά

Δομή και Εργασία



Τα σκαλοπάτια και οι πλαϊνές ράγες εφαρμόζουν σφιχτά, χωρίς χαλαρότητα ή εμπλοκή. Τα μεταλλικά σκαλοπάτια είναι αντιολισθητικά. Όλοι οι σύνδεσμοι είναι κάθετα ευθυγραμμισμένοι και σφιγμένοι με ασφάλεια, χωρίς προεξέχουσες κεφαλές νυχιών, αιχμηρές άκρες ή γρέζια.

Τα πριτσίνια είναι καλά στερεωμένα και οι κεφαλές των πριτσινιών είναι επίπεδες και ημικυκλικές. Η εξωτερική επιφάνεια της σκάλας είναι ομαλά γυαλισμένη και χωρίς γρέζια.

Όλα τα μεταλλικά μέρη είναι γαλβανισμένα και επικαλυμμένα με μη αγώγιμο χρώμα. Η επίστρωση εφαρμόζεται ομοιόμορφα, χωρίς χαμένα σημεία ή τρεξίματα.

Διαμόρφωση εξαρτημάτων



Οι πλευρικές ράγες είναι εξοπλισμένες με μετρητές γωνίας που υποδεικνύουν με ακρίβεια τη γωνία μεταξύ της σκάλας και του εδάφους.

Τα πόδια στήριξης είναι κατασκευασμένα από μέταλλο και παρέχουν σταθερή στήριξη κατά τη λειτουργία. Η συσκευή περιορισμού έχει σχεδιαστεί αξιόπιστα και λειτουργεί σωστά κατά την επέκταση και την ανάκληση.

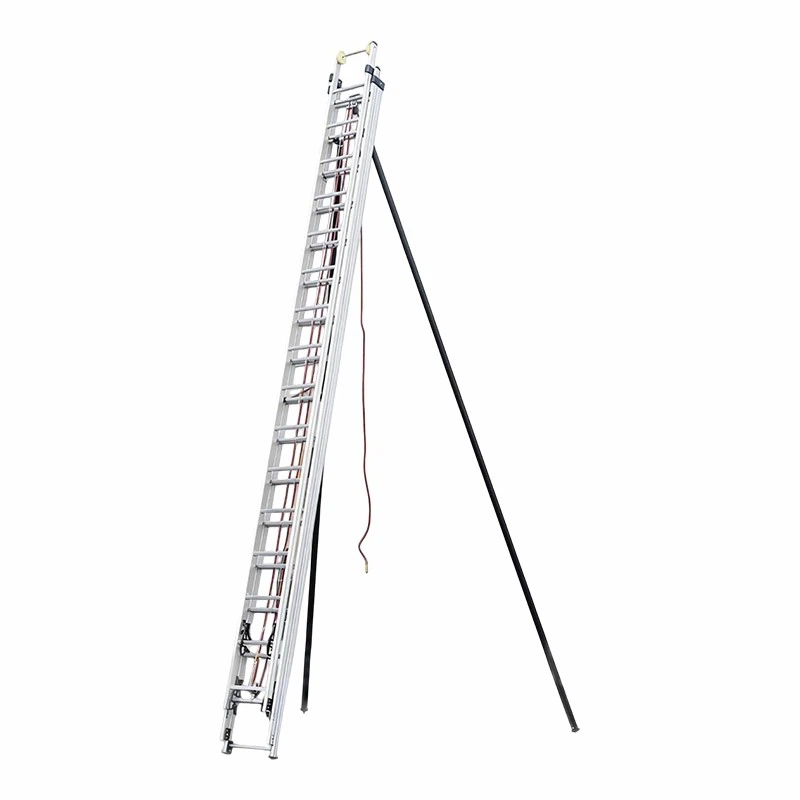

Η Triple Extension Ladder 15m είναι εξοπλισμένη με ράβδους στήριξης που στερεώνονται με ασφάλεια στα τμήματα της βάσης, εξασφαλίζοντας σταθερή στήριξη.

Μετά από δοκιμές οριζόντιας κάμψης και κάμψης βαθμίδας, η υπολειπόμενη αναλογία παραμόρφωσης παραμένει εξαιρετικά χαμηλή και πολύ κάτω από τις τυπικές απαιτήσεις.

Οι συνδέσεις μεταξύ των σκαλοπατιών και των πλευρικών σιδηροτροχιών, καθώς και οι ίδιες οι βαθμίδες, μπορούν να αντέξουν τις δυνάμεις διάτμησης χωρίς αστοχία κατά τη διάρκεια της δοκιμής.

Κατά τη διάρκεια της δοκιμής παραμόρφωσης, όλα τα πόδια της σκάλας παρέμειναν σε επαφή με το έδαφος.

Οι γωνίες στρέψης των τμημάτων της σκάλας πληρούν τα απαιτούμενα πρότυπα. Οι γωνίες στρέψης προς τα εμπρός και προς τα πίσω όλων των μοντέλων δεν υπερβαίνουν τα καθορισμένα όρια.

Κατά τη διάρκεια της δοκιμής ολίσθησης επέκτασης, τα πόδια της σκάλας δεν μετατοπίστηκαν στην επιφάνεια δοκιμής.

Μετά τη δοκιμή φορτίου, το μονό σκέλος στήριξης και τα εξαρτήματα σύνδεσης δεν παρουσίασαν χαλάρωση, ζημιά ή παραμόρφωση.

Η μέγιστη παραμόρφωση κάμψης προβόλου των πλευρικών πλακών ήταν εξαιρετικά χαμηλή, υποδεικνύοντας ισχυρή δομική σταθερότητα.

Μετά τη δοκιμή πλευρικής ταλάντωσης, η υπολειπόμενη αναλογία παραμόρφωσης παρέμεινε πολύ κάτω από τις τυπικές απαιτήσεις.

Τα δύο πλευρικά στηρίγματα ήταν σε θέση να στηρίζουν ταυτόχρονα και σταθερά το δεύτερο και το τρίτο τμήμα σκάλας σε οποιοδήποτε ύψος εργασίας. Κατά τη διάρκεια της δοκιμής ασφαλείας, τα πόδια στήριξης δεν μετακινήθηκαν προς τα έξω από τα σκαλοπάτια.

Η Triple Extension Ladder μήκους 15 μέτρων επέδειξε καλή αντοχή στην κρούση. Κατά τη διάρκεια της δοκιμής, τα πόδια στήριξης λειτούργησαν κανονικά και δεν σημειώθηκε σημαντική παραμόρφωση ή ζημιά στα πόδια ή τις βαθμίδες στήριξης.
